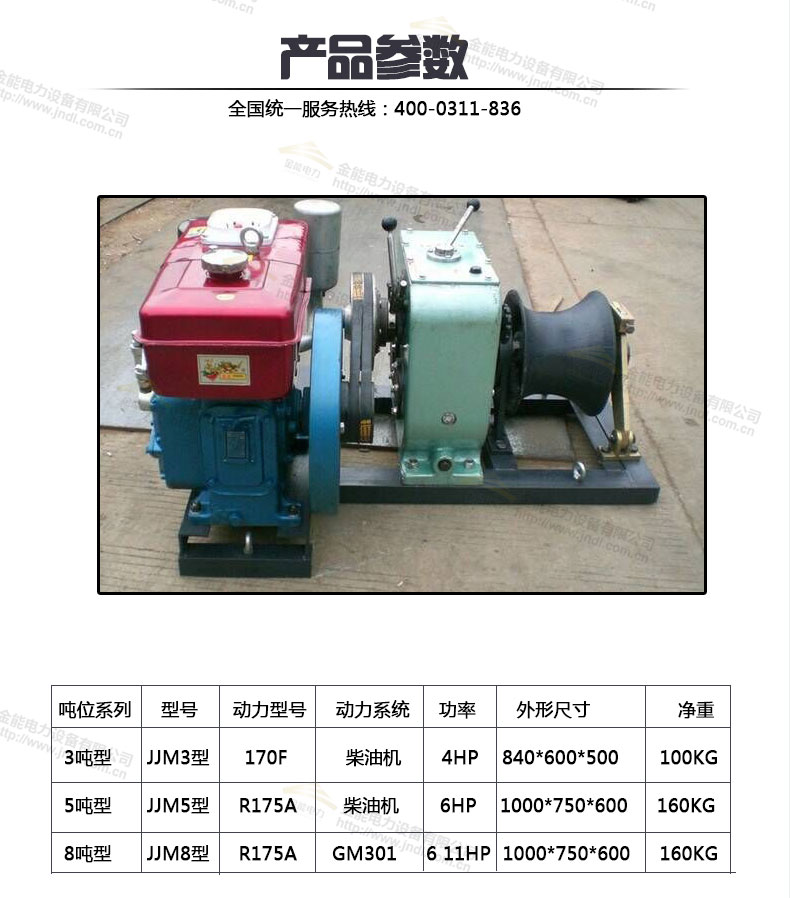

一、產品名稱：機動絞磨
二、產品型號：3T、 5T、8T
三、用途：機動絞磨機是架設空中高壓輸電線路及鋪設地下電纜的施工工具，能在各種復雜條件下順利、方便的進行組立革塔、架設導（地）線等起重牽引。經實驗和現場實際作用證明，具有結構合理、體積小、重量輕、功率大、操作靈活、搬運方便等優點，深受廣大電力作業者的歡迎！

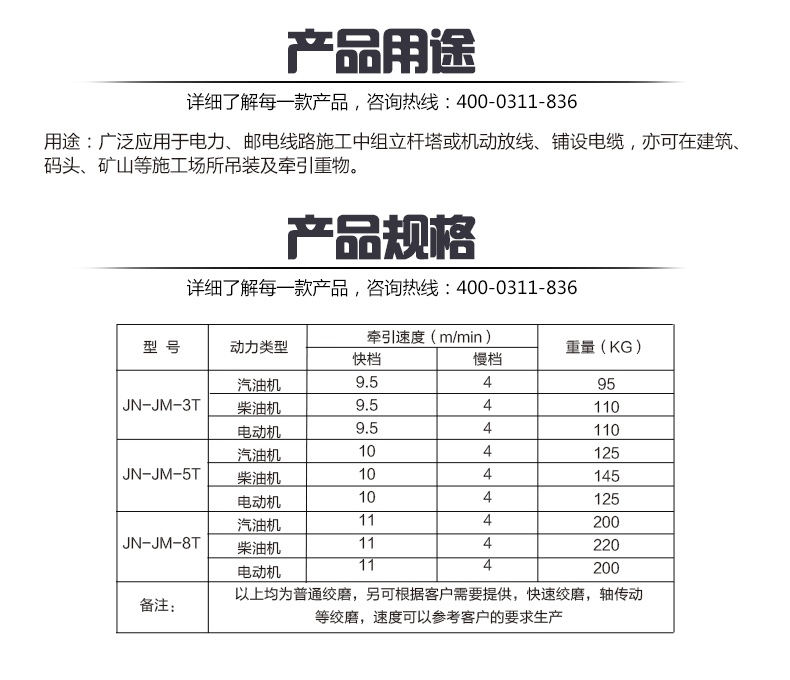

四、規格： 輸出正轉：最慢線速度12轉/分，最快速度22轉/分 輸出反轉：11轉/分，20轉/分

五、結構與工作原理

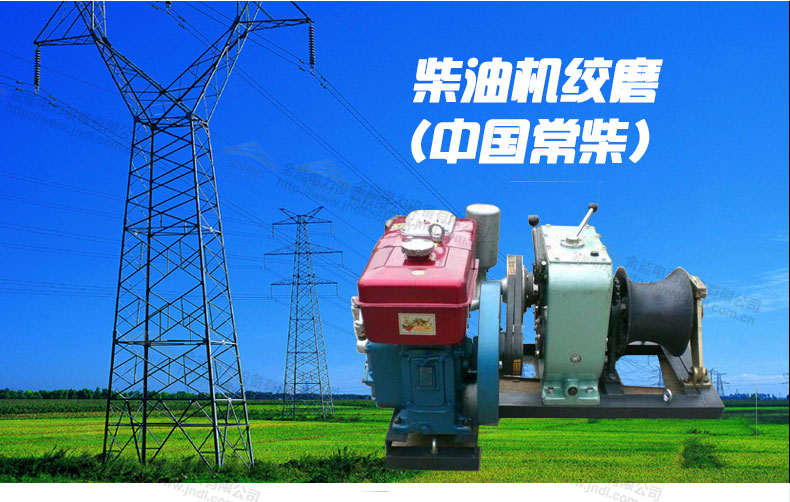

1、動力 3T柴油 功率：4 馬力 轉速：2600轉/分 5T柴油 功率： 8馬力 轉速：2600轉/分

2、傳動方式及變速： 動力與變速齒輪箱3T，A型三角皮帶兩根，5T 兩根B型三角皮帶傳動，并裝有傳動離合器。

3、制動 有自動夾剎及離合傳動連鎖剎兩種制動裝置，在正、反方向均起制動作用。

4、手搖裝置： 絞磨機在工作過程中，若遇原發動機發生故障，被吊物在不上不下的情況下，可撥動手搖裝置，將被吊物繼續吊起或放回地面。

5、潤滑方法 變速齒輪箱內各機件滲潤外軸承用黃油。

（1）開機前，必須先打開絞磨機傳動離合器，并把前后變檔桿撥至空擋位置，然后才能開機。

（2）撥動離合器時，動作應快捷，否則連鎖剎車不起作用，形成增加自動剎車棘爪之沖擊力。在開機時不宜過于用力，至皮帶輪能帶動輸入軸轉動不致走滑即可。

（3）變檔時必須打開傳動離合器，否則會(huì )損壞齒輪，變檔后應檢查變擋是否牢合，以防發生跳擋現象。

（4）變擋過程中，若出現入擋困難現象時，不能強行入擋，可使用手搖裝置幫助入擋具體做法：用扳手撥動手搖裝置，使其旋轉一角度，即可入擋。

6、裝設鋼絲繩方法：

（1）將卷筒離合器打開，把鋼絲繩頭穿繞在卷筒上收緊，在合上離合器即可。

（2）將卷筒外測一端軸承支撐活動座拆開，把鋼絲繩繞進卷筒收緊。

（3）鋼絲繩繞法：由下向上穿，即進繩在下，面對卷筒，逆時針繞，進繩靠原動力機端，繞5---6卷，5T繞8 卷，若繞反則剎車不起作用。
