電纜標志樁設置、施工、操作規范
發布時間：2019-04-26 作者：金能電力 來源：金能電力 點擊:
電纜標志樁設置規范
1、電纜標志樁應安裝在管道的正上方，當電纜標志樁用作轉角樁時，應安裝在轉角段中點的正上方。當管道正上方?jīng)]有安裝條件時，可設置在相對距離教近的路邊綠化帶內，并在電纜標志樁上標明管樁適意圖。
2、全封閉禁入道路不得設置電纜標志樁。電纜標志樁的安裝間距宜為100m。地面平坦、視礙少、管道路由順直的情況，電纜標志樁的安裝間距可大100m。特殊地段，具體鋪設規范制度進行管道標志樁的鋪設!

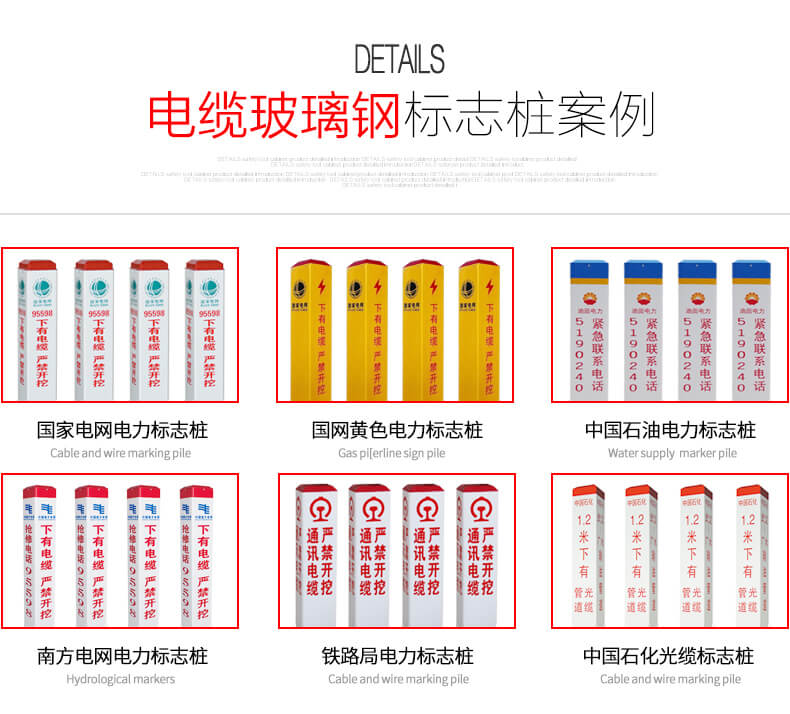

3、電纜標志樁是埋設在天然氣高壓管線沿線以塑鋼、玻璃鋼、復合材質為主，涂有黃色標記的電纜走向標志樁，為起提示警示作用，標有“燃氣管道、燃氣電話、管線樁號、管線走向、電子巡檢信息鈕”，便于巡線搶修人員迅速找準管線位置，贏得搶修時機。根據《城鎮燃氣管理條例》第三十六條要求，擅自拆除和移動天然氣高壓管線上埋設的電纜標志樁屬于違法行為。
電纜標志樁施工注意事項
“七大”步驟流程：準備的工作——相關儀器的檢查和矯正——進行測量放線——固定交樁——規劃線路——調整交樁——完工后需要記錄相關信息。
準備工作最重要：
1、詳細查看研究放線區域的完整的施工作業圖紙。
2、提前準備交樁記錄需要的表格及了解接樁組成人員便于溝通。
3、準備符合要求的測量?jì)x器、木樁、標筆、白石灰以及其他工具。
4、將需要測量放線使用的工具進行矯正，還需要保證這些工具必須在規定的有效期范圍之內。
標志樁在操作方面需要注意
1、測量放線的基準點一定要采用GPS定位，其中放線基準點是指設計控制樁和水準基樁。
2、一定要按照圖紙的作業要求設置控制樁，一定要表明樁號、里程、地面標高、轉角高度等數據。
3、在定測資料和平面或是斷面圖紙上表明地下的障礙物，其次是，要保證線路和地下構筑物交叉兩側的控制范圍為3米，同時，必須要設置警告牌和標志樁。標志樁上必須要寫上相關的數據。比如：埋深，交叉尺寸等。
4、關于劃線方面，要根據軸線和標志樁的界限之間拉一根繩子，撒上白石灰劃線。完成劃線，要清理現場的障礙物。
5、關于移樁方面，是在劃線完成之后打掃清理之前，將所有需要的線管樁平移到土堆的旁邊，范圍控制在0.3m。
