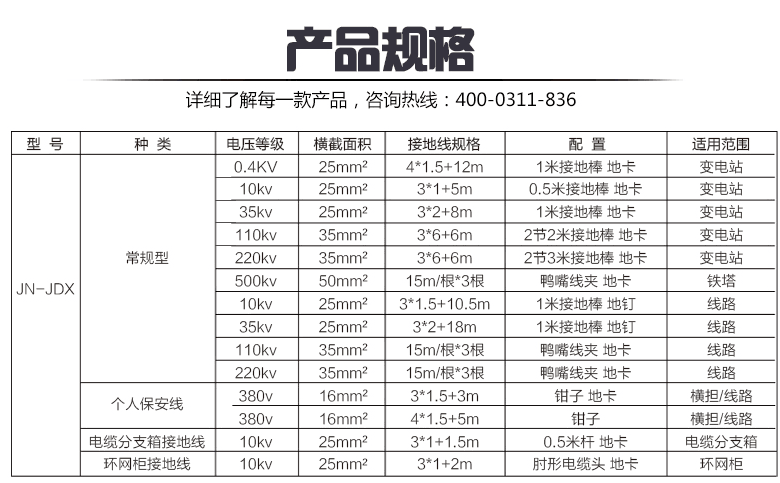

三相短路接地線常用配置參數說明

使用環境：戶內母排型

型號：JN-JDX-0.4KV

接地棒：0.5米*3根（平口螺旋式）

銅線：國標25mm 3根*1米+5米

接地端：接地夾

JN-JDX-10KV攜帶型短路接地線

使用環境：戶內母排型

型號：JN-JDX-35KV

接地棒：1米*3根（平口螺旋式）

銅線：國標35mm 3根*1.5米+5米

接地端：接地夾

使用環境：戶內母排型

型號：JN-JDX-110KV

接地棒：1.5米*3根（平口螺旋式）

銅線：國標25mm 3根*2米+5米

接地端：接地夾

使用環境：戶外線路型

型號：JN-JDX-1-10KV

接地棒1米*3根（雙簧掛鉤式）

銅線：國標25mm 3根*1.5米+10.5米

接地端：接地夾/接地針

使用環境：戶外線路型

型號：JN-JDX-220KV

接地棒：2節共3米*3根（雙簧掛鉤式）

銅線：國標50mm 3根*4米+15米

接地端：接地夾/接地針【可選】

接地線國家規定技術標準

（1）在各接線端子之間測量直流電阻，對于25mm、35mm、50mm、70mm、95mm、120mm的各種截面，平均每米的電阻值應分別小于0.79、0.56、0.40、0.28、0.21、0.16，周期不超過五年。

（2）操作棒的工頻耐壓試驗，10KV、35KV、63KV、110KV、220KV接地棒分別要通過在45KV、95KV、175KV、220KV、440KV打耐壓，保持一分鐘不擊穿。而330KV、500KV接地棒要分別在380KV、580KV上打耐壓，保持五分鐘不擊穿。

使用方法：首先核實接地棒的電壓等級與操作設備的電壓等級是否一致。如果一致則需要開始安裝，將接地軟銅線分相上的雙眼接線端子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的銅接線端子固定在接地夾或地針上，構成一套完整的接地線。安裝好后要掛接地線，掛接地線時先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

短路接地線接地引導線標稱截面有：16、mm2;,、25mm2;,、35mm2;,50mm2;,70mm2;,95mm2;可根據電壓等級及額定短路電流大小進行選擇

攜帶型短路接地棒（線），掛鉤螺旋壓緊式接地線應妥善保管。每次使用前，均應仔細檢查大平口螺旋壓緊式接地線，鴨嘴式撞擊線夾接地線是否完好，軟銅線無祼露，螺母不松脫，否則不得使用。高壓接地線導線護層不出現爆裂皺折，導線解體檢查，其損傷的導線股數不應該超過1%，則認為試驗通過。在實際進行使用的時候，我們要注意就此三相短路不接地或者是三相分別單獨接地也都會(huì )顯得非常的可靠，也正是因為如此，高壓接地線說白了就是保護工作人員免遭傷害最有效的措施。

*聲明：網站所有圖片及資料解釋權歸河北金能電力科技股份有限公司所有，未經許可不得下載和轉載，擅自下載引發的經濟糾紛或法律糾紛，我公司不承擔任何責任立即訂購
